Kenapa Trafo dan MDP Pabrik Harus Punya SLO?
Pabrik di kawasan industri Mojokerto umumnya menggunakan trafo distribusi tegangan menengah dan panel induk (Main Distribution Panel/MDP) sebagai jantung sistem kelistrikan. Tanpa Sertifikat Laik Operasi (SLO), instalasi ini secara hukum belum boleh dialiri daya dari PLN. Lebih dari sekadar formalitas, uji kelaikan SLO memastikan trafo dan MDP benar-benar aman dioperasikan - meminimalkan risiko kebakaran, sengatan listrik, dan kerusakan peralatan produksi bernilai miliaran.
Banyak pemilik pabrik baru menyadari pentingnya SLO setelah PLN menolak penyambungan atau saat asuransi menolak klaim karena instalasi belum bersertifikat. Artikel ini membahas secara rinci apa saja yang benar-benar diuji, dokumen apa yang harus disiapkan, dan kesalahan umum yang sering membuat proses SLO trafo dan MDP tertunda.
Dasar Regulasi Uji Kelaikan Operasi Instalasi Listrik
Kewajiban SLO diatur dalam Undang-Undang Ketenagalistrikan beserta peraturan turunannya yang mewajibkan setiap instalasi pemanfaatan tenaga listrik diuji kelaikannya sebelum dioperasikan. Pengujian dilakukan oleh Lembaga Inspeksi Teknik (LIT) yang terakreditasi. Standar teknis acuannya mengikuti Persyaratan Umum Instalasi Listrik (PUIL) edisi terbaru dan standar-standar SNI terkait peralatan tegangan menengah.
Untuk pabrik di kawasan industri, kapasitas trafo biasanya mulai dari ratusan kVA hingga beberapa MVA. Semakin besar kapasitas dan semakin kompleks konfigurasi panel, semakin detail pula cakupan pengujiannya.
Syarat Dokumen yang Harus Disiapkan Sebelum Uji
Sebelum inspektur LIT datang ke lokasi, pabrik harus menyiapkan sejumlah dokumen. Ketidaklengkapan dokumen adalah penyebab paling umum jadwal uji mundur. Berikut dokumen yang umumnya diminta:
- Single Line Diagram (SLD) terbaru yang menggambarkan konfigurasi dari trafo hingga panel MDP dan sub-distribusi
- Gambar instalasi (as-built drawing) yang sesuai kondisi aktual di lapangan
- Spesifikasi teknis trafo (kapasitas kVA, rasio tegangan, impedansi, merek, tahun pembuatan)
- Spesifikasi panel MDP (rating busbar, rating MCCB/ACB utama, sistem proteksi)
- Sertifikat hasil uji pabrik (factory test report) untuk trafo dan komponen panel utama
- Data hasil pengukuran tahanan pentanahan (grounding) sistem
- Surat Izin Usaha Penyediaan Tenaga Listrik atau bukti legal perusahaan
- Dokumen PBG/IMB bangunan pabrik (sering dilupakan, padahal diminta)
Kesalahan yang kerap terjadi: SLD tidak diperbarui setelah ada perubahan konfigurasi panel, atau factory test report trafo hilang karena dibeli bekas. Kalau trafo bekas, pastikan ada laporan pengujian ulang dari laboratorium yang kompeten.
Pengujian Teknis Trafo Distribusi - Apa yang Diukur?
Saat uji kelaikan, inspektur tidak hanya melihat fisik trafo. Ada serangkaian pengukuran kuantitatif yang harus memenuhi ambang batas standar:
Tahanan Isolasi (Insulation Resistance)
Diukur menggunakan megger pada tegangan uji yang sesuai rating trafo. Nilai tahanan isolasi harus di atas ambang minimum yang ditetapkan standar. Penurunan drastis bisa mengindikasikan kelembaban di belitan atau kerusakan isolasi - ini alasan penolakan yang paling sering ditemui pada trafo yang sudah beroperasi bertahun-tahun tanpa pemeliharaan.
Rasio Tegangan (Turns Ratio Test)
Memverifikasi bahwa perbandingan tegangan primer dan sekunder sesuai nameplate. Deviasi di luar toleransi mengindikasikan masalah pada belitan trafo.
Tahanan Belitan (Winding Resistance)
Mengukur resistansi DC setiap belitan untuk mendeteksi sambungan longgar atau kerusakan konduktor internal.
Kondisi Minyak Trafo (untuk Trafo Tipe Oli)
Kalau trafo menggunakan media pendingin oli, dilakukan uji tegangan tembus (breakdown voltage) minyak isolasi. Minyak yang terkontaminasi air atau partikel akan gagal uji ini. Sebagai gambaran umum, banyak pabrik yang baru sadar minyak trafonya sudah keruh saat proses SLO - padahal penggantian atau filtrasi minyak butuh waktu dan biaya tersendiri.
Sistem Pentanahan dan Proteksi
Tahanan pentanahan titik netral trafo dan bodi trafo diukur. Nilainya harus cukup rendah sesuai standar PUIL agar arus gangguan bisa mengalir dengan aman ke tanah.

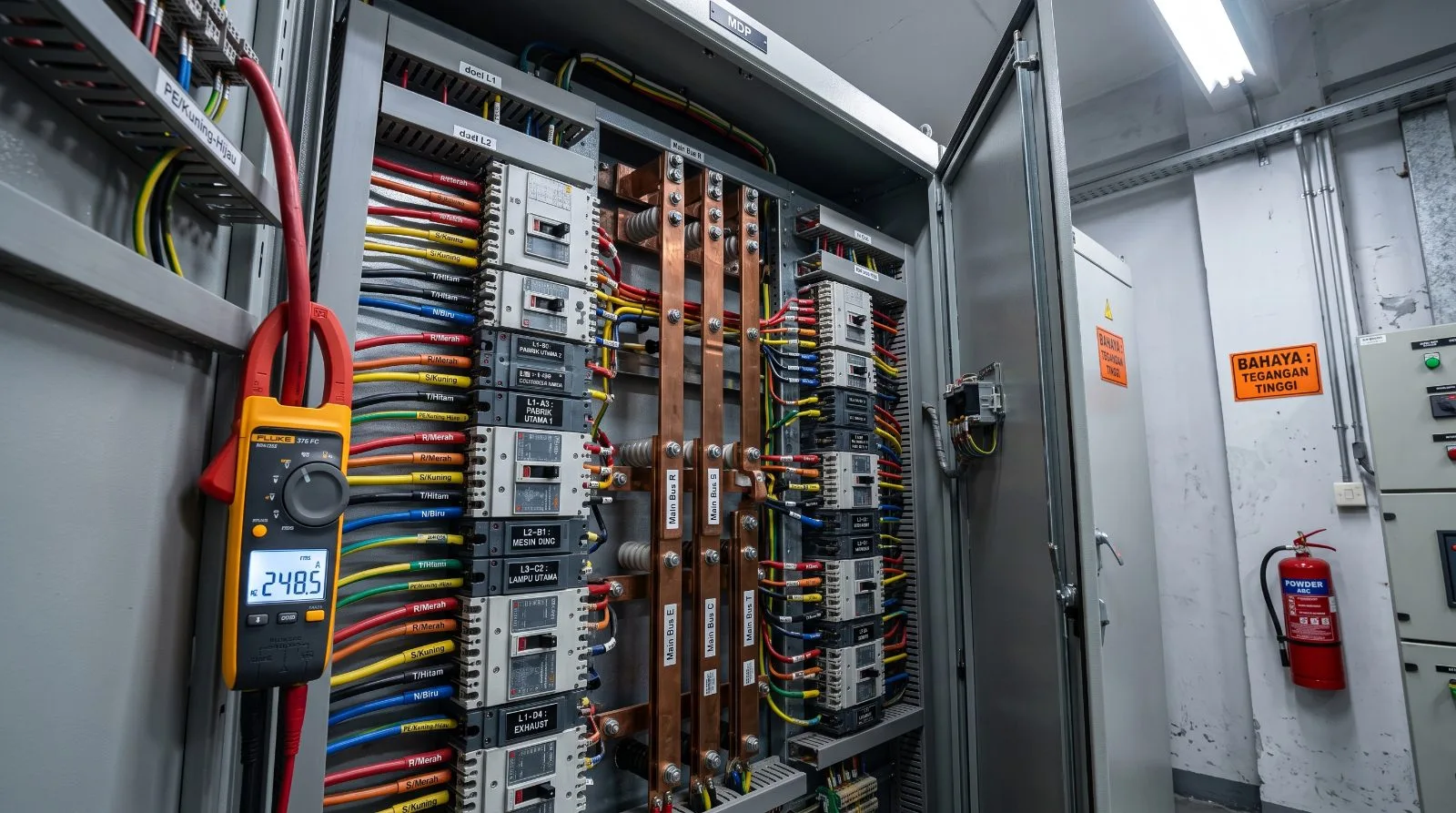

Pengujian Panel Induk MDP - Lebih dari Sekadar Cek Visual
Panel MDP adalah titik distribusi utama setelah trafo. Pengujiannya mencakup:
Verifikasi Rating dan Koordinasi Proteksi
Inspektur memeriksa apakah rating MCCB/ACB utama, busbar, dan kabel sesuai dengan kapasitas trafo dan beban terpasang. Koordinasi proteksi (selectivity) antara pemutus utama dan pemutus cabang juga dievaluasi - kalau terjadi gangguan di satu feeder, seharusnya hanya pemutus feeder itu yang trip, bukan pemutus utama yang mematikan seluruh pabrik.
Pengukuran Tahanan Isolasi Panel
Seluruh busbar dan kabel di dalam panel diukur tahanan isolasinya terhadap bodi panel. Nilai rendah bisa disebabkan debu konduktif, kelembaban, atau kerusakan isolasi kabel.
Kerapian dan Keamanan Fisik
Meskipun terdengar sepele, banyak panel MDP pabrik gagal di aspek ini: kabel tidak tertata rapi, label fasa hilang, lubang kabel tidak ditutup grommet (sehingga binatang bisa masuk), atau pintu panel tidak bisa dikunci. Semua ini menjadi catatan temuan yang harus diperbaiki sebelum SLO diterbitkan.
Pengujian Fungsi Proteksi
Relay proteksi (overcurrent, earth fault) diuji fungsinya - apakah benar-benar trip pada setting arus dan waktu yang sudah ditentukan. Untuk panel dengan sistem monitoring digital, fungsi alarm dan indikator juga diverifikasi.
Kesalahan Umum yang Menghambat Proses SLO Pabrik
Dari pengalaman praktis di lapangan, beberapa masalah ini berulang kali muncul dan memperlambat penerbitan SLO:
- Grounding system tidak memenuhi syarat karena tanah di kawasan industri tertentu memiliki resistivitas tinggi, sehingga perlu elektroda tambahan atau treatment tanah
- Trafo dipasang tanpa jarak aman (clearance) yang memadai dari dinding atau bangunan lain
- Ruang trafo tidak memiliki ventilasi atau sistem pemadam api yang sesuai
- Perubahan beban atau penambahan mesin produksi tidak diikuti update SLD dan perhitungan ulang kapasitas
Langkah Praktis Agar Proses SLO Lancar
Sebelum mengundang LIT untuk inspeksi, lakukan pre-assessment internal. Pastikan semua dokumen lengkap, lakukan pengukuran pendahuluan (terutama tahanan isolasi dan grounding), dan perbaiki temuan visual yang jelas-jelas akan menjadi catatan. Pendekatan ini jauh lebih efisien daripada gagal uji lalu harus menjadwal ulang - yang berarti tambahan biaya dan tertundanya operasional pabrik.
