Gardu trafo distribusi di kawasan pabrik manufaktur - termasuk di area industri seperti Kecamatan Tarik, Sidoarjo - termasuk instalasi tegangan menengah yang wajib memiliki Sertifikat Laik Operasi (SLO) sebelum dialiri listrik dari jaringan PLN. Tanpa SLO, PLN tidak akan menyambung daya, dan pabrik yang tetap beroperasi tanpa sertifikat ini menanggung risiko hukum sekaligus risiko keselamatan yang serius. Artikel ini membahas standar teknis inspeksi yang benar-benar diperiksa oleh lembaga inspeksi teknik (LIT) saat menguji kelaikan operasi gardu trafo distribusi, bukan sekadar daftar dokumen administratif.
Kenapa Gardu Trafo Pabrik Berbeda dari Instalasi Biasa?
Gardu trafo distribusi untuk pabrik manufaktur umumnya berkapasitas 200 kVA ke atas, bahkan banyak yang 1.000 kVA atau lebih. Instalasi ini menerima tegangan menengah 20 kV dari jaringan PLN, lalu menurunkannya ke tegangan rendah 380/220 V untuk kebutuhan produksi. Perbedaan utamanya dengan instalasi tegangan rendah biasa ada di tiga hal: level tegangan yang jauh lebih berbahaya, komponen proteksi yang lebih kompleks, dan potensi dampak ke jaringan PLN kalau terjadi gangguan.
Karena itu, inspeksi SLO gardu trafo bukan sekadar cek visual. Ada pengujian listrik terukur yang hasilnya harus memenuhi ambang batas standar. Kegagalan di satu titik saja bisa membuat seluruh proses sertifikasi tertunda.
Titik-Titik Kritis dalam Inspeksi Teknis
1. Pengujian Tahanan Isolasi (Megger Test)

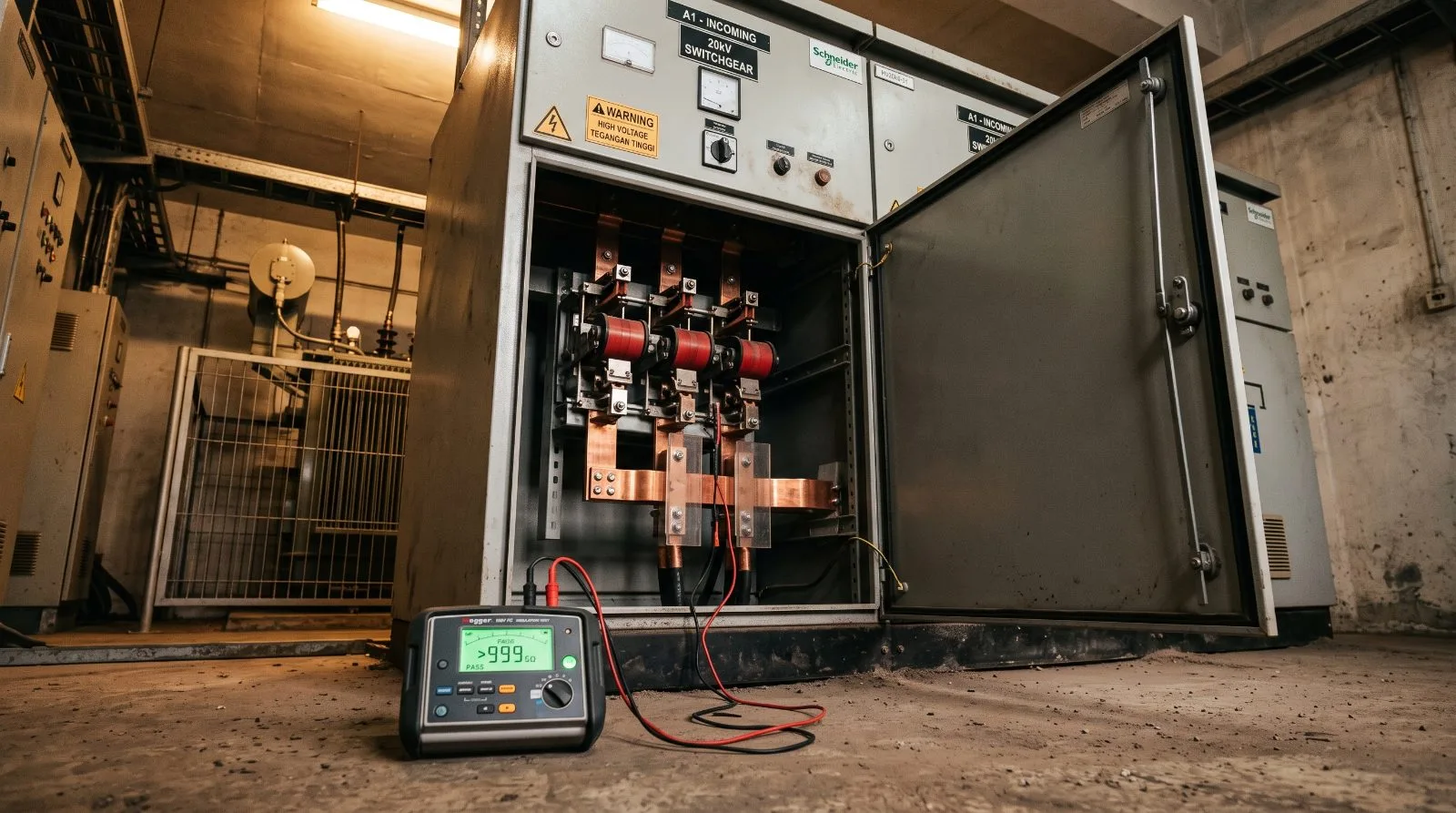

Ini adalah pengujian paling fundamental. Inspektur mengukur tahanan isolasi pada kabel tegangan menengah, bushing trafo, dan panel hubung bagi (PHB) menggunakan megger pada tegangan uji yang sesuai - biasanya 5.000 V DC untuk sisi tegangan menengah dan 1.000 V DC untuk sisi tegangan rendah. Nilai tahanan isolasi harus di atas ambang minimum yang ditetapkan standar. Kalau nilainya rendah, itu indikasi kabel atau isolasi sudah rusak, lembap, atau terkontaminasi - dan ini jadi alasan penolakan paling umum.
Kesalahan yang sering terjadi: kontraktor memasang kabel tegangan menengah tapi tidak memperhatikan terminasi kabel (cable termination) dengan benar, sehingga kelembapan masuk ke isolasi. Di lingkungan pabrik manufaktur yang sering berdebu atau lembap, ini masalah klasik.
2. Pengujian Tahanan Pentanahan (Grounding)
Sistem pentanahan gardu trafo harus diukur nilainya, bukan sekadar "sudah dipasang". Inspektur mengukur tahanan pentanahan menggunakan earth tester. Untuk instalasi tegangan menengah, nilai tahanan pentanahan yang disyaratkan umumnya sangat rendah - biasanya di bawah 5 ohm, tergantung kapasitas dan konfigurasi sistem.
Di area Sidoarjo bagian selatan seperti Tarik, kondisi tanah bisa bervariasi - ada area dengan tanah sawah yang cukup lembap (bagus untuk pentanahan), tapi juga area yang sudah diurug untuk kawasan industri sehingga resistivitas tanahnya naik. Kalau nilai pentanahan tidak memenuhi syarat, solusinya bisa berupa penambahan elektroda batang (rod), penggunaan bentonite, atau konfigurasi pentanahan paralel.
3. Pemeriksaan Peralatan Proteksi dan Manuver
Inspektur memeriksa kelengkapan dan fungsi peralatan proteksi pada kubikel tegangan menengah, termasuk:
- Load Break Switch (LBS) atau Circuit Breaker (CB) tegangan menengah - apakah mekanisme buka-tutup berfungsi normal dan interlock-nya bekerja
- Fuse tegangan menengah - apakah rating-nya sesuai dengan kapasitas trafo
- Relay proteksi (kalau menggunakan CB) - apakah sudah di-setting sesuai koordinasi proteksi
- Arrester (penangkal petir) - apakah terpasang dan kondisinya baik
Yang sering terlewat: interlock antara kompartemen kubikel. Interlock ini mencegah operator membuka kompartemen kabel saat CB dalam posisi tertutup. Kalau interlock tidak berfungsi, itu masalah keselamatan serius yang akan dicatat inspektur.
4. Pemeriksaan Fisik Trafo dan Kelengkapannya
Untuk trafo tipe oli, inspektur memeriksa level oli, kondisi silica gel pada breather (apakah sudah berubah warna yang menandakan jenuh), indikator suhu, dan tap changer. Untuk trafo tipe kering (dry type), pemeriksaan fokus pada kondisi belitan, kebersihan dari debu, dan ventilasi ruang trafo.
Satu hal yang sering diabaikan kontraktor: ventilasi ruang gardu. Trafo menghasilkan panas saat beroperasi, dan ruang gardu harus punya ventilasi yang memadai sesuai standar. Kalau ruang terlalu sempit atau ventilasi kurang, suhu operasi trafo akan naik dan memperpendek umur isolasi - inspektur berhak mencatat ini sebagai temuan.
5. Verifikasi Single Line Diagram dan As-Built Drawing
Inspektur mencocokkan kondisi aktual instalasi dengan gambar teknis (single line diagram dan gambar pelaksanaan). Ketidaksesuaian antara gambar dan kondisi lapangan - misalnya ukuran kabel berbeda, konfigurasi busbar tidak sesuai, atau rating peralatan tidak cocok - akan menjadi temuan yang harus diperbaiki sebelum SLO diterbitkan.
Dokumen Pendukung yang Harus Disiapkan
Selain hasil pengujian teknis, lembaga inspeksi juga memverifikasi kelengkapan dokumen seperti sertifikat kalibrasi alat ukur yang digunakan kontraktor, data sheet peralatan utama (trafo, kubikel, kabel), serta sertifikat kompetensi tenaga teknik yang melaksanakan instalasi. Tanpa dokumen pendukung ini, meskipun hasil uji teknis bagus, proses sertifikasi tetap tertahan.
Apa yang Terjadi Kalau Gagal Inspeksi?
Kalau ada temuan yang bersifat mayor - misalnya tahanan isolasi di bawah standar atau sistem pentanahan tidak memenuhi syarat - LIT akan mengeluarkan laporan ketidaksesuaian. Pemilik instalasi harus memperbaiki temuan tersebut dan mengajukan inspeksi ulang. Ini berarti tambahan biaya dan waktu, yang untuk pabrik manufaktur bisa berarti penundaan jadwal produksi.
Sebagai gambaran umum, proses perbaikan dan inspeksi ulang bisa memakan waktu dua hingga empat minggu tergantung tingkat kesulitan perbaikan. Untuk pabrik yang sudah terikat jadwal commissioning, penundaan ini bisa sangat mahal.
Persiapan yang Membuat Proses Lebih Lancar
Dari pengalaman di lapangan, kegagalan inspeksi SLO gardu trafo paling sering bukan karena peralatan utamanya bermasalah, melainkan karena hal-hal yang dianggap sepele: terminasi kabel yang kurang rapi, pentanahan yang belum diukur, ventilasi yang kurang, atau dokumen yang tidak lengkap. Persiapan terbaik adalah melakukan pre-commissioning test internal sebelum mengundang LIT - ukur sendiri tahanan isolasi dan pentanahan, verifikasi semua interlock, dan pastikan dokumen lengkap.
