Gudang Baja Bentang Lebar Bukan Sekadar Pasang Rangka
Banyak pemilik proyek menganggap gudang struktur baja bentang lebar itu sederhana: tinggal pesan fabrikasi, pasang kolom, kunci kuda-kuda, selesai. Kenyataannya, justru karena bentangnya lebar - sering kali 20 meter ke atas tanpa kolom tengah - maka setiap sambungan, setiap base plate, dan setiap titik bracing menanggung beban yang jauh lebih besar dari bangunan konvensional. Kesalahan kecil di satu titik bisa berdampak berantai ke seluruh struktur. Di sinilah pengawasan manajemen konstruksi bukan formalitas, melainkan penjaga nyawa bangunan.
Kenapa Gudang Baja Sering Dibangun Tanpa Pengawasan Memadai
Ada pola yang berulang: pemilik sudah punya gambar rencana dari perencana, lalu langsung menyerahkan pelaksanaan ke kontraktor baja tanpa pihak pengawas independen. Alasannya klasik - efisiensi biaya. Tapi yang terjadi kemudian sering tidak efisien sama sekali.
Kontraktor baja bekerja berdasarkan shop drawing mereka sendiri. Shop drawing ini idealnya diperiksa ulang oleh pihak yang memahami desain struktural asli, karena sering terjadi penyesuaian di lapangan: profil baja diganti ukuran yang "setara" menurut kontraktor, posisi baut bergeser beberapa sentimeter, atau mutu las tidak sesuai spesifikasi. Tanpa pengawas yang mengecek deviasi ini terhadap desain awal, perubahan-perubahan kecil itu menumpuk dan menurunkan kapasitas struktur secara signifikan.
Titik Kritis yang Harus Diawasi di Lapangan
Pengawasan manajemen konstruksi untuk gudang baja bentang lebar punya titik-titik kritis yang berbeda dari bangunan beton biasa. Beberapa yang paling sering jadi sumber masalah:
- Pondasi dan base plate - Ketidakrataan elevasi pondasi walau hanya beberapa milimeter bisa membuat kolom baja tidak tegak sempurna. Pada bentang lebar, kemiringan kecil di dasar akan teramplifikasi di puncak kuda-kuda. Pengawas harus memverifikasi level pondasi sebelum kolom dipasang.

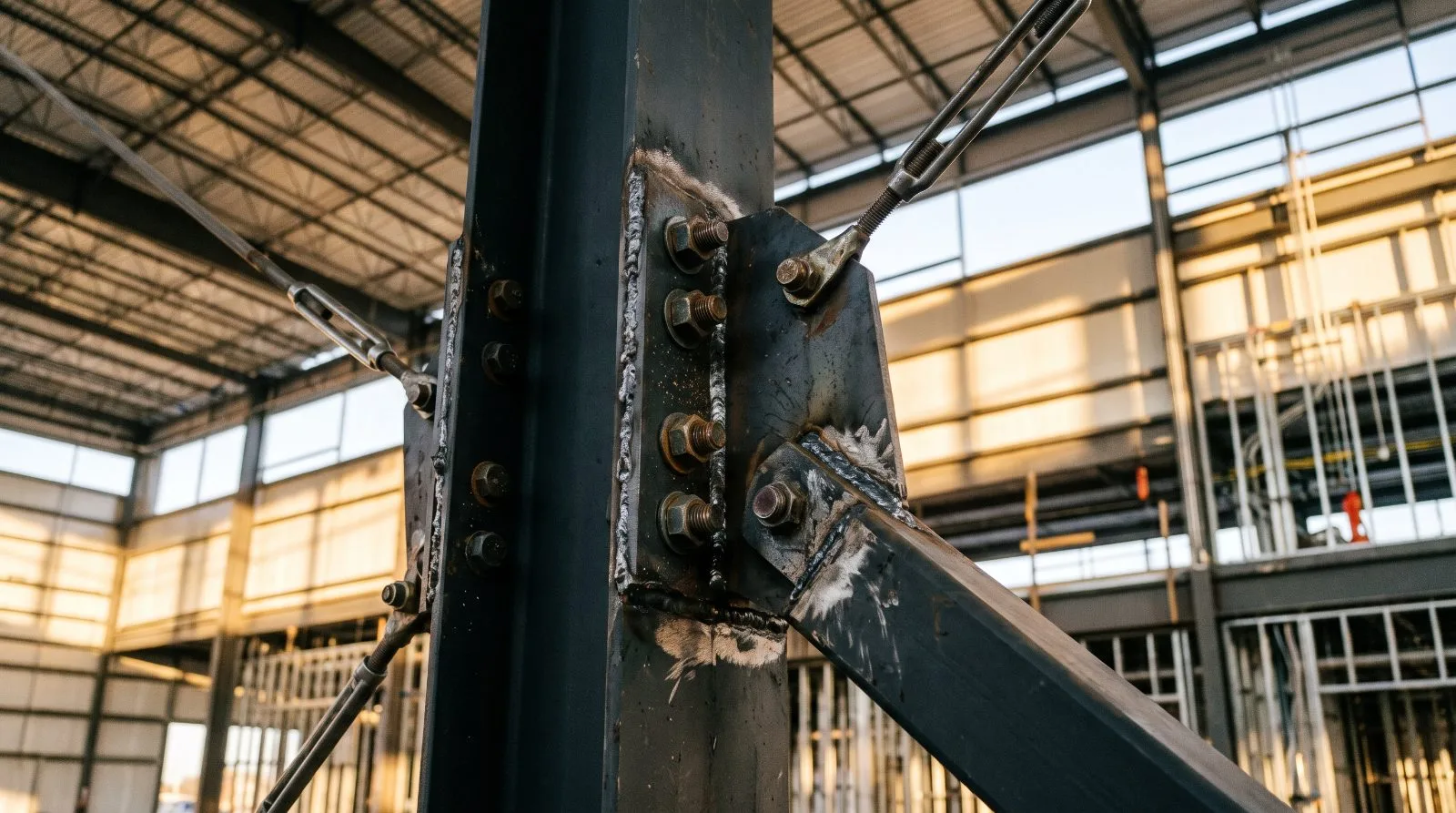

- Sambungan las dan baut - Sambungan adalah titik terlemah sekaligus terpenting. Las yang tidak full penetration pada sambungan kritis, baut yang kurang torsi, atau lubang baut yang di-ream terlalu besar - semua ini hanya bisa dideteksi saat proses pemasangan, bukan setelah bangunan selesai.
- Bracing dan sagrod - Elemen pengaku ini sering dianggap "tambahan" oleh pelaksana, padahal fungsinya menahan gaya lateral (angin, gempa). Gudang bentang lebar dengan dinding terbuka sangat rentan terhadap gaya angin. Bracing yang tidak dipasang sesuai gambar bisa membuat gudang runtuh saat angin kencang.
- Toleransi dimensi - Standar fabrikasi baja punya batas toleransi yang ketat. Pengawas perlu mengecek apakah panjang, ketinggian, dan alignment elemen baja masih dalam toleransi yang diizinkan.
As Built Drawing: Dokumen yang Sering Diabaikan tapi Krusial
As built drawing adalah gambar teknis yang merekam kondisi bangunan sebagaimana benar-benar terbangun di lapangan - bukan sebagaimana direncanakan. Untuk gudang baja, perbedaan antara gambar rencana dan kondisi aktual hampir selalu ada, dan perbedaan itu perlu didokumentasikan secara akurat.
Mengapa as built drawing bukan sekadar arsip?
Pertama, as built drawing dibutuhkan saat mengurus SLF (Sertifikat Laik Fungsi). Instansi akan mencocokkan kondisi fisik bangunan dengan dokumen teknis. Kalau tidak ada as built drawing, proses verifikasi jadi bermasalah karena gambar rencana awal sudah tidak mencerminkan realita.
Kedua, as built drawing menjadi acuan utama saat ada kebutuhan renovasi, perluasan, atau penambahan beban di kemudian hari. Sebagai gambaran umum, gudang yang awalnya didesain untuk penyimpanan barang ringan lalu ingin ditambahi crane overhead memerlukan analisis ulang kapasitas struktur. Tanpa as built drawing yang akurat, engineer harus melakukan pengukuran ulang seluruh bangunan - biayanya bisa berkali lipat dibanding membuat as built drawing sejak awal.
Ketiga, kalau terjadi klaim atau sengketa dengan kontraktor di kemudian hari, as built drawing menjadi bukti teknis yang sah tentang apa yang benar-benar dikerjakan versus apa yang seharusnya dikerjakan.
Hubungan Pengawasan dan As Built Drawing
Kedua hal ini saling terkait erat. Pengawas manajemen konstruksi yang hadir di lapangan secara berkala akan mencatat setiap perubahan dan deviasi dari gambar rencana. Catatan inilah yang menjadi dasar pembuatan as built drawing yang akurat. Tanpa pengawasan, as built drawing biasanya dibuat asal-asalan - kadang cuma fotokopi gambar rencana yang diberi stempel "as built" tanpa perubahan apa pun. Dokumen seperti itu tidak punya nilai teknis.
Tim pengawas yang kompeten akan mendokumentasikan perubahan posisi kolom, modifikasi sambungan, penggantian profil, serta deviasi elevasi dan alignment. Semua data ini kemudian dituangkan ke dalam gambar as built yang bisa dipertanggungjawabkan.
Apa yang Terjadi Kalau Dua-duanya Tidak Ada
Skenario terburuk bukan hanya soal gagal urus SLF. Gudang baja bentang lebar yang dibangun tanpa pengawasan memadai dan tanpa dokumentasi as built menghadapi risiko berlapis: kerusakan struktur yang tidak terdeteksi dini, kesulitan saat perlu modifikasi, dan posisi hukum yang lemah jika terjadi insiden. Biaya perbaikan atau bahkan pembongkaran ulang akan jauh melampaui biaya pengawasan yang seharusnya dikeluarkan di awal.
Berapa proporsi biaya pengawasan yang wajar?
Secara umum dalam industri konstruksi, biaya manajemen konstruksi dan pengawasan berkisar antara 3-5% dari nilai kontrak pelaksanaan, tergantung kompleksitas proyek. Untuk gudang baja bentang lebar, angka ini relatif kecil dibanding risiko yang ditanggung tanpa pengawasan. Pembuatan as built drawing sendiri biasanya sudah termasuk dalam lingkup jasa manajemen konstruksi, atau bisa dikerjakan terpisah dengan biaya yang proporsional terhadap luas dan kompleksitas bangunan.
Langkah Praktis untuk Pemilik Proyek Gudang
Jika Anda sedang merencanakan pembangunan gudang baja bentang lebar, pastikan sejak awal bahwa kontrak mencakup jasa pengawasan konstruksi oleh pihak independen - bukan hanya mengandalkan pengawasan internal kontraktor. Sepakati juga di awal bahwa as built drawing akan dibuat berdasarkan dokumentasi lapangan yang riil, bukan sekadar formalitas.
CV. Mahkota Sejahtera menyediakan jasa manajemen konstruksi dan pembuatan as built drawing untuk proyek gudang dan bangunan industri di Jawa Timur. Jika Anda ingin mendiskusikan kebutuhan pengawasan untuk proyek spesifik Anda, kami bisa membantu mengidentifikasi titik-titik kritis yang perlu mendapat perhatian khusus sesuai desain dan kondisi lokasi Anda.
