Kenapa Inspeksi Listrik Jadi Titik Kritis dalam Uji SLF?
Dari sekian aspek teknis yang diperiksa dalam proses Sertifikat Laik Fungsi (SLF), instalasi listrik dan sistem pembumian (grounding) termasuk komponen yang paling sering menyebabkan penundaan. Alasannya sederhana: banyak pemilik gedung merasa instalasinya "sudah jalan normal" selama bertahun-tahun, padahal normal secara operasional tidak sama dengan laik secara standar keselamatan.
Inspeksi listrik untuk SLF bukan sekadar mengecek apakah lampu menyala atau stop kontak berfungsi. Tim penguji akan menelusuri apakah seluruh sistem kelistrikan - dari panel utama sampai titik pembumian - memenuhi standar yang ditetapkan, terutama mengacu pada Persyaratan Umum Instalasi Listrik (PUIL) dan standar terkait dari SNI. Artikel ini membahas apa saja yang sebenarnya diuji, bagaimana prosesnya, dan kesalahan umum yang perlu dihindari.
Lingkup Inspeksi Instalasi Listrik untuk SLF
Inspeksi listrik dalam konteks SLF mencakup dua tahap besar: pemeriksaan visual (visual inspection) dan pengujian dengan alat ukur (instrument testing). Keduanya saling melengkapi - hasil visual yang bagus tidak berarti lolos kalau pengujian alat menunjukkan nilai di luar batas aman, dan sebaliknya.
Pemeriksaan Visual: Lebih dari Sekadar Lihat-lihat
Pemeriksaan visual dilakukan sebelum alat ukur dikeluarkan. Tujuannya mendeteksi ketidaksesuaian yang bisa dilihat langsung tanpa pengukuran. Beberapa hal yang dicek antara lain:
- Kesesuaian kapasitas penghantar (kabel) dengan beban terpasang - apakah ukuran kabel di tiap sirkuit sudah sesuai dengan arus yang dilayani, bukan asal sambung.
- Kondisi fisik panel distribusi: label sirkuit, kerapian pengkabelan, ada tidaknya tanda overheat (perubahan warna, bau gosong) pada terminal.
- Jalur kabel - apakah melewati rute yang aman, terlindung dari kerusakan mekanis, dan tidak berdekatan dengan sumber panas atau pipa air tanpa proteksi yang memadai.
- Kelengkapan proteksi: MCB, MCCB, ELCB/RCCB terpasang sesuai desain, dan rating-nya cocok dengan kapasitas sirkuit.
- Kondisi kotak sambung (junction box) - tertutup rapat, tidak ada sambungan terbuka di luar box.
Kesalahan umum yang sering ditemukan di tahap ini: kabel yang ditambah sendiri oleh teknisi internal tanpa mengikuti standar warna penghantar (fase, netral, ground), atau MCB yang sudah di-upgrade kapasitasnya tanpa mengganti kabel - ini berbahaya karena kabel bisa overheat sebelum MCB sempat trip.
Pengujian dengan Alat Ukur: Angka Tidak Bisa Bohong
Setelah visual inspection selesai, dilakukan pengujian menggunakan instrumen. Beberapa pengujian utama yang relevan untuk kelayakan SLF:
1. Uji Tahanan Isolasi (Insulation Resistance Test)
Menggunakan insulation tester (megger), pengujian ini mengukur apakah isolasi kabel masih mampu menahan tegangan tanpa terjadi kebocoran arus. Nilai tahanan isolasi yang terlalu rendah menandakan kabel sudah degradasi - bisa karena usia, kelembaban, atau kerusakan mekanis. Standar umumnya mensyaratkan nilai minimal 1 megaohm pada tegangan uji yang sesuai, meskipun dalam praktiknya nilai yang jauh lebih tinggi diharapkan untuk instalasi yang masih baik.
2. Uji Kontinuitas Penghantar Proteksi
Pengujian ini memastikan bahwa seluruh penghantar proteksi (kabel ground) tersambung secara kontinu dari titik pembumian sampai ke setiap stop kontak, badan peralatan logam, dan komponen konduktif lain yang bisa tersentuh manusia. Kalau ada sambungan yang putus atau longgar di tengah jalur, proteksi ground menjadi tidak efektif - dan ini yang paling berbahaya karena tidak terlihat dari luar.

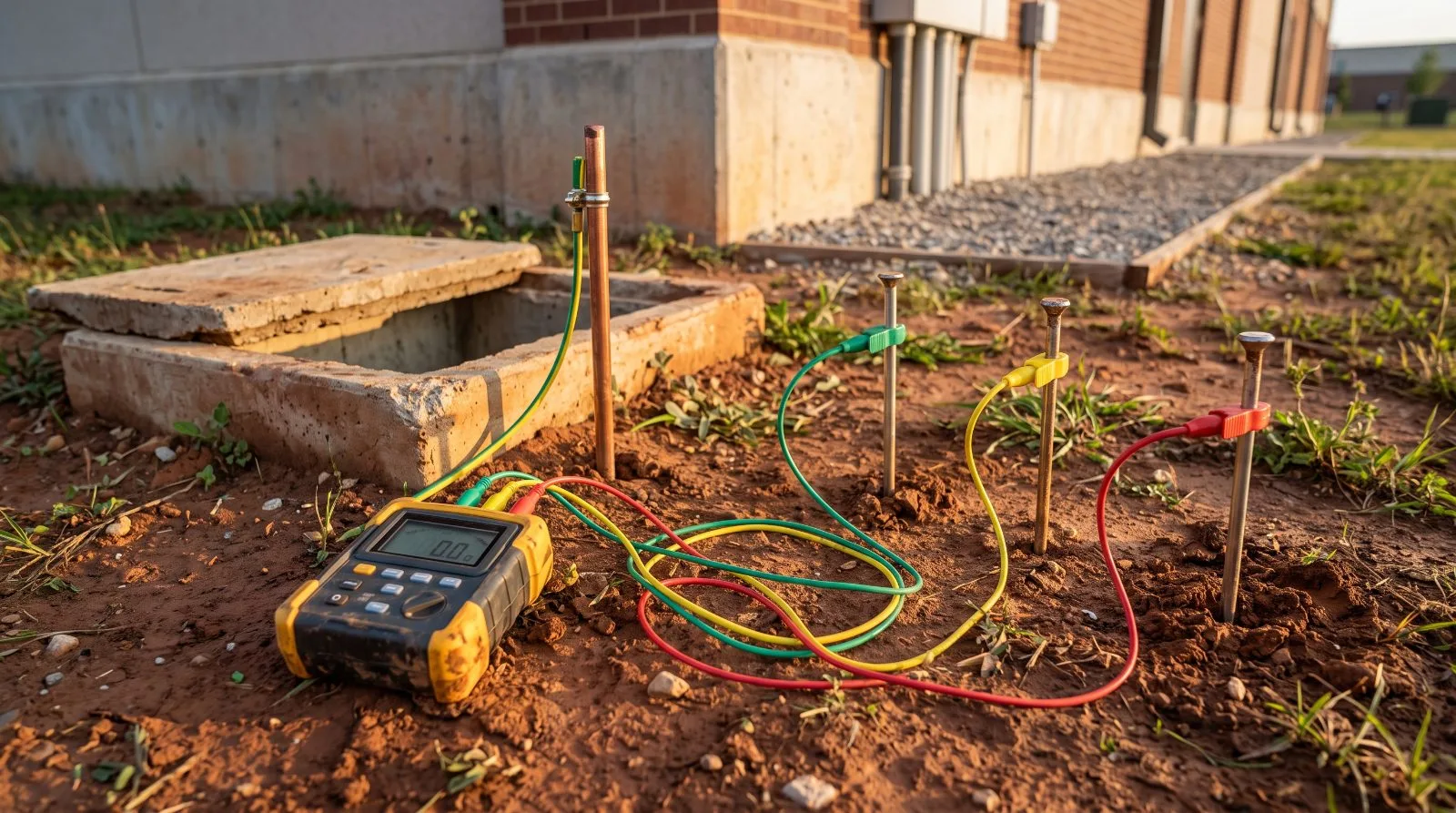

3. Uji Tahanan Pembumian (Earth Resistance Test)
Ini pengujian yang spesifik untuk sistem grounding. Menggunakan earth tester, diukur seberapa baik elektroda pembumian (ground rod) mampu menyalurkan arus gangguan ke tanah. Semakin rendah nilai tahanan pembumian, semakin efektif sistem grounding bekerja.
Fokus Khusus: Sistem Pembumian (Grounding)
Sistem grounding sering diperlakukan sebagai "pasang lalu lupakan". Padahal efektivitasnya sangat dipengaruhi oleh kondisi tanah yang bisa berubah seiring waktu - tanah yang mengering, perubahan komposisi akibat konstruksi di sekitar, atau korosi pada elektroda.
Beberapa aspek grounding yang diperiksa saat uji SLF:
- Jenis dan kedalaman elektroda pembumian - apakah sesuai dengan desain awal dan kondisi tanah setempat.
- Kondisi fisik koneksi antara elektroda dan penghantar pembumian utama - sambungan ini harus mekanis kuat dan konduktif, bukan sekadar dililit kawat.
- Ketersediaan pit inspeksi (bak kontrol grounding) yang memungkinkan pengecekan berkala tanpa harus menggali.
- Pengukuran tahanan pembumian aktual - untuk gedung komersial dan publik, umumnya disyaratkan nilai yang cukup rendah agar proteksi terhadap sengatan listrik dan petir bekerja optimal.
Satu hal yang sering luput: grounding untuk sistem proteksi petir (penangkal petir) dan grounding untuk instalasi listrik gedung idealnya terkoneksi dalam satu sistem equipotential bonding. Kalau terpisah tanpa bonding, bisa terjadi beda potensial berbahaya saat sambaran petir.
Dokumen yang Perlu Disiapkan Sebelum Inspeksi
Inspektur tidak hanya melihat kondisi fisik, tapi juga mencocokkan dengan dokumen teknis. Pastikan dokumen berikut tersedia dan terkini:
- Gambar single line diagram (SLD) instalasi listrik terbaru - bukan yang versi awal pembangunan kalau sudah ada perubahan/penambahan daya.
- Laporan pengujian instalasi listrik terakhir (kalau pernah dilakukan).
- Data kapasitas daya terpasang dan daya tersambung dari PLN.
- Sertifikat Laik Operasi (SLO) instalasi listrik yang masih berlaku - ini sering jadi prasyarat sebelum SLF bisa diterbitkan.
Ketidaksesuaian antara kondisi lapangan dan dokumen adalah temuan yang sangat umum. Misalnya, SLD menunjukkan 20 sirkuit tapi di lapangan sudah ada 25 karena penambahan tenant - ini harus direkonsiliasi dulu sebelum pengujian dilanjutkan.
Apa yang Terjadi Kalau Tidak Lolos?
Kalau ditemukan ketidaksesuaian, biasanya diberikan catatan temuan (findings) yang harus diperbaiki dalam jangka waktu tertentu sebelum dilakukan inspeksi ulang. Temuan bisa berupa hal minor seperti label panel yang hilang, sampai major seperti nilai tahanan isolasi di bawah standar yang mengharuskan penggantian kabel.
Perbaikan major bisa memakan waktu dan biaya signifikan, terutama kalau harus mengganti kabel yang sudah tertanam di dinding atau plafon. Karena itu, langkah paling efisien adalah melakukan pre-assessment internal sebelum mengajukan uji SLF - identifikasi masalah lebih awal, perbaiki lebih awal.
Kapan Harus Libatkan Konsultan?
Kalau gedung Anda sudah berusia lebih dari sepuluh tahun, pernah mengalami renovasi besar, atau ada penambahan daya signifikan yang tidak didokumentasikan dengan baik, melakukan pre-assessment sendiri tanpa tenaga ahli berlisensi bisa berisiko melewatkan masalah kritis. Konsultan teknik yang berpengalaman dalam pengujian instalasi listrik bisa melakukan audit menyeluruh, mengidentifikasi gap terhadap standar, dan menyusun rekomendasi perbaikan sebelum inspeksi resmi SLF dilakukan.
CV. Mahkota Sejahtera menyediakan layanan asesmen teknis instalasi listrik dan grounding sebagai bagian dari pendampingan pengurusan SLF di wilayah Jawa Timur. Kalau Anda ingin memastikan sistem kelistrikan gedung siap uji tanpa kejutan temuan di menit terakhir, konsultasikan kondisi spesifik bangunan Anda kepada tim kami untuk mendapatkan gambaran langkah apa saja yang perlu disiapkan.
