As Built Drawing: Dokumen yang Sering Diskip tapi Bikin Ribet

Bangun Gedung Udah Kelar, Terus As Built Drawing Buat Apa?

Oke, jadi ceritanya kamu baru selesai bangun ruko, kantor, atau tempat usaha. Bangunan udah berdiri, cat udah kering, AC udah nyala. Done, kan? Belum. Ada satu dokumen yang sering banget di-skip sama pemilik bangunan muda - as built drawing. Dan percaya deh, nggak punya ini tuh kayak beli iPhone tapi nggak simpen nota garansinya. Pas butuh, baru panik.

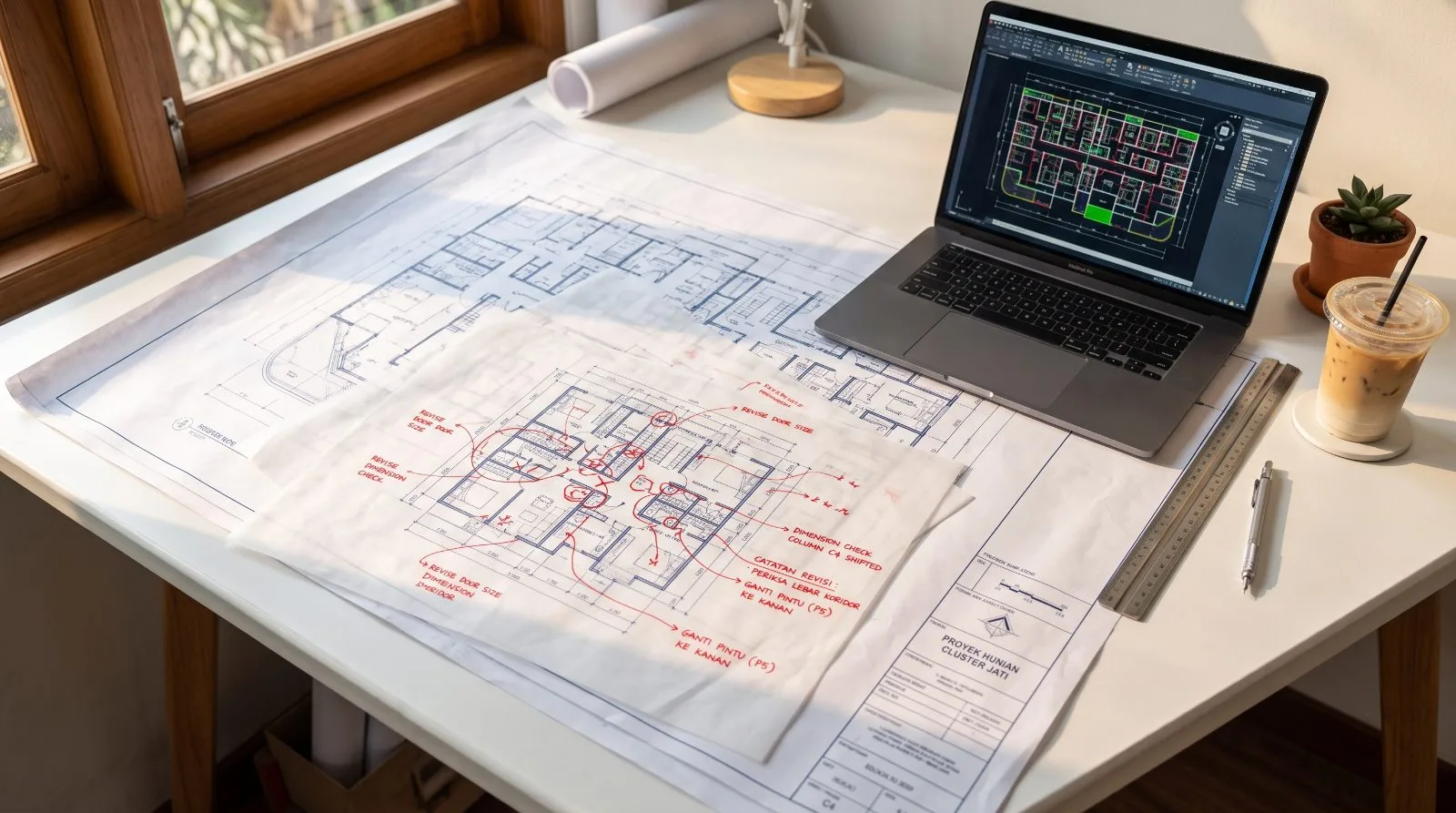

As built drawing itu gambar teknis yang menunjukkan kondisi bangunan setelah selesai dibangun - bukan gambar rencana awal. Kenapa beda? Karena di lapangan, hampir selalu ada perubahan. Posisi pipa geser 30 cm, kolom ditambah, jalur kabel listrik berubah rute. Semua perubahan itu harus terekam, dan di situlah as built drawing berperan.

Kenapa Bisnis Owner Muda Perlu Peduli Soal Ini?

Mungkin kamu mikir, "Ah, itu urusan kontraktor atau arsitek, bukan gue." Nope. Ini langsung berdampak ke bisnis kamu. Ini beberapa skenario nyata yang sering terjadi:

1. Mau urus SLF (Sertifikat Laik Fungsi)? As built drawing itu salah satu dokumen yang diminta. Tanpa ini, proses SLF bisa mandek dan bangunan kamu secara hukum belum "layak" dipakai.
2. Rencana renovasi atau ekspansi? Tanpa as built drawing, kontraktor baru harus nebak-nebak posisi struktur, instalasi, dan utilitas. Hasilnya? Biaya bengkak karena harus survei ulang, atau lebih parah - salah bongkar dan kena struktur utama.
3. Mau jual atau sewakan properti? Calon pembeli atau tenant yang serius (apalagi korporat) bakal minta dokumen ini. Nggak ada? Nilai tawar kamu langsung turun.

Bedanya Sama Gambar Perencanaan (Shop Drawing)?

Ini yang sering bikin bingung. Simpelnya gini: shop drawing itu "rencana mau dibangun kayak gimana", sedangkan as built drawing itu "ternyata jadinya kayak gini". Di dunia konstruksi, gap antara rencana dan realita itu hampir selalu ada. Bukan berarti kontraktormya nakal - kadang memang kondisi tanah, ketersediaan material, atau regulasi lokal bikin harus ada penyesuaian di lapangan.

Masalahnya, kalau perubahan ini nggak didokumentasikan, lima tahun dari sekarang nggak ada yang ingat kenapa pipa air ada di posisi itu, atau jalur kabel lewat mana. Dan kamu yang repot.

Apa Aja Isi As Built Drawing?

Biar nggak abstrak, ini komponen yang biasanya ada di satu set as built drawing:

1. Gambar arsitektur - denah, tampak, potongan bangunan sesuai kondisi akhir.
2. Gambar struktur - posisi fondasi, kolom, balok, dan pelat yang terpasang.
3. Gambar MEP (Mekanikal, Elektrikal, Plumbing) - jalur pipa air, kabel listrik, ducting AC, titik sprinkler, dan sebagainya.
4. Catatan perubahan - markup atau revisi yang menjelaskan apa yang berubah dari gambar rencana awal dan kenapa.

Dokumen ini biasanya dibuat oleh kontraktor pelaksana di akhir proyek, lalu diserahkan ke pemilik bangunan. Kalau kamu pakai jasa manajemen konstruksi, biasanya mereka yang mengawal proses ini.

Kesalahan Umum yang Sering Terjadi

1. Nggak minta dari awal ke kontraktor

Banyak bisnis owner yang baru sadar butuh as built drawing pas mau urus perizinan atau renovasi - padahal proyek udah selesai bertahun-tahun lalu. Kontraktor lama mungkin udah bubar atau datanya hilang. Solusinya? Masukkan kewajiban pembuatan as built drawing di kontrak kerja sejak awal. Ini bukan permintaan aneh, ini standar industri.

2. Terima gambar tanpa dicek

Kadang kontraktor kasih as built drawing yang isinya cuma copy-paste dari shop drawing tanpa update perubahan lapangan. Ini bahaya karena datanya nggak akurat. Pastikan ada proses verifikasi - idealnya oleh konsultan pengawas atau pihak independen yang bisa cross-check dengan kondisi aktual.

3. Simpan cuma dalam bentuk fisik

Gulungan kertas di gudang itu rentan rusak, hilang, atau dimakan rayap. Minta juga file digitalnya (biasanya format CAD atau PDF). Simpan di cloud storage supaya aman dan gampang diakses kapan aja.

Kapan Harus Bikin As Built Drawing?

Idealnya, as built drawing disusun bertahap selama konstruksi berlangsung - setiap ada perubahan, langsung di-update. Tapi realitanya, banyak yang baru dikerjakan di akhir proyek. Yang penting, dokumen ini harus sudah final sebelum serah terima bangunan dari kontraktor ke pemilik.

Kalau kamu sudah terlanjur punya bangunan tapi nggak punya as built drawing, tenang - masih bisa dibuatkan. Prosesnya melibatkan survei lapangan (pengukuran ulang kondisi existing) oleh konsultan teknik, lalu dituangkan ke dalam gambar teknis. Memang ada biaya tambahan, tapi jauh lebih murah daripada risiko yang muncul kalau kamu nggak punya sama sekali.

Jadi, Langkah Konkretnya Apa?

Kalau kamu lagi dalam proses bangun atau baru selesai bangun:

1. Pastikan kontrak dengan kontraktor sudah mencantumkan kewajiban serah terima as built drawing.
2. Minta file digital (Autocad), bukan cuma cetakan - ini yang paling penting.
3. Verifikasi isinya sebelum tanda tangan serah terima.

Kalau bangunan kamu udah lama berdiri tapi belum punya dokumen ini, sekarang waktu yang tepat untuk mengurusnya - terutama kalau ada rencana urus SLF, renovasi, atau transaksi properti dalam waktu dekat.
